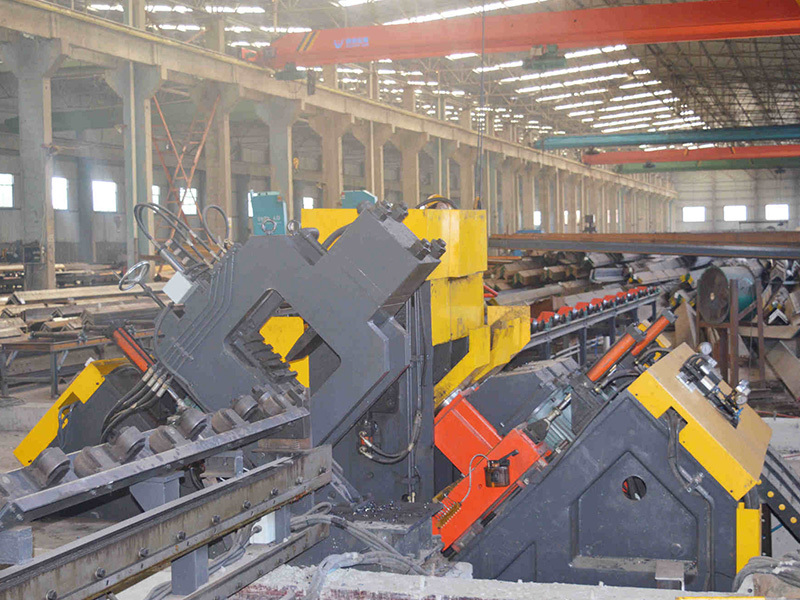

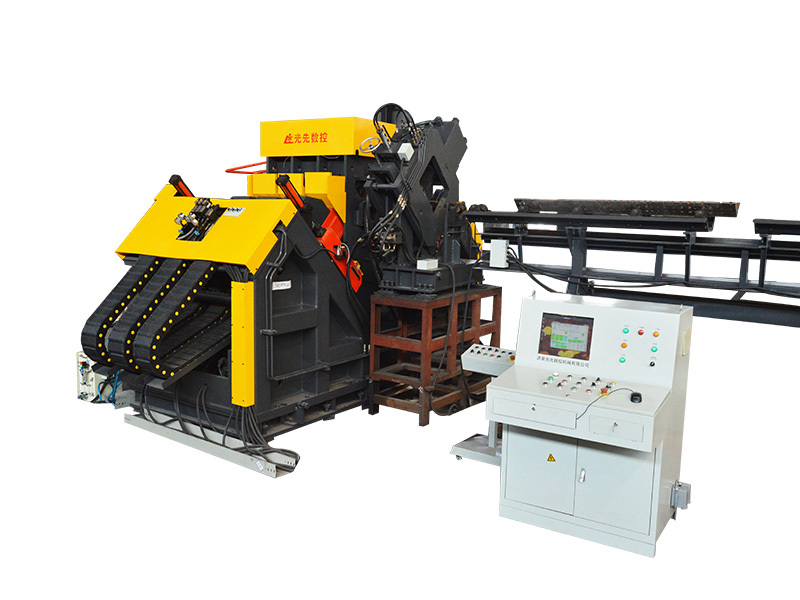

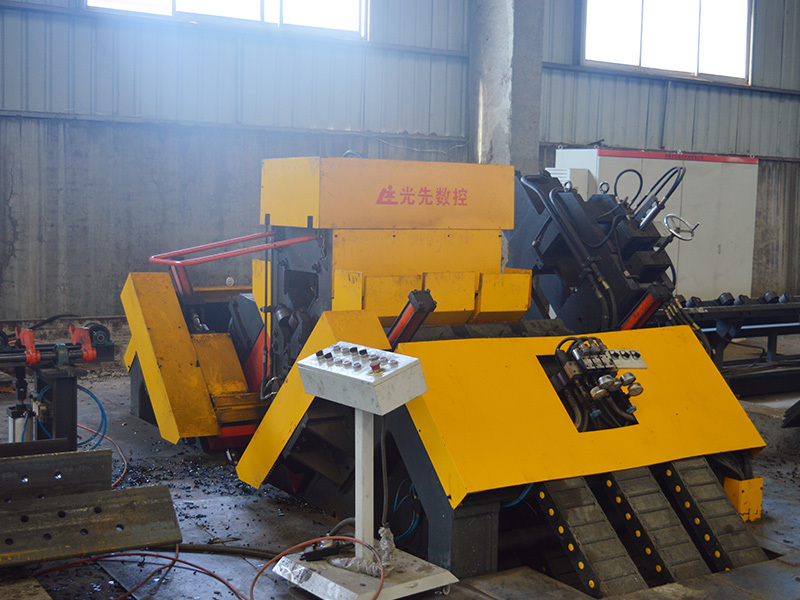

JNC2535G3型高速數控角鋼打字鉆孔(鋸切或剪切)生產線

分類：

JNCG系列高速打字鉆孔剪切（鋸切）生產線

詢價

聯系我們

關鍵詞：

JNCG系列高速打字鉆孔剪切（鋸切）生產線

詳情描述

該產品獲兩項國家專利，專利號分別為：ZL 2009 2 0017589.0；ZL 2009 2 17585.2

用途

主要用于大規格、高強度角鋼的打字、鉆削、鋸切或剪切加工。精密主軸，高速鉆削。

產品特點

打字公稱力1200kN，能實現打字字頭數18個，可選配打字字頭組數4組，打字準距可隨意設定

鉆孔單元配有二組數控鉆削動力頭，每組配備三個數控鉆削主軸，可裝三種不同直徑的鉆頭，實現自動快速選擇三種不同直徑中的任意一種鉆頭，角鋼上所有的孔均可一次加工完成

鉆削主軸采用臺灣精密主軸（內冷）；使用硬質合金內冷鉆頭高速鉆孔。

可選配鋸切單元，角鋼打字、鉆孔、鋸切加工全過程數控化。實現自動化、高精度、多品種、大批量生產。

數控送進小車由伺服電機驅動，由光電編碼器反饋，閉環控制，定位精度高。

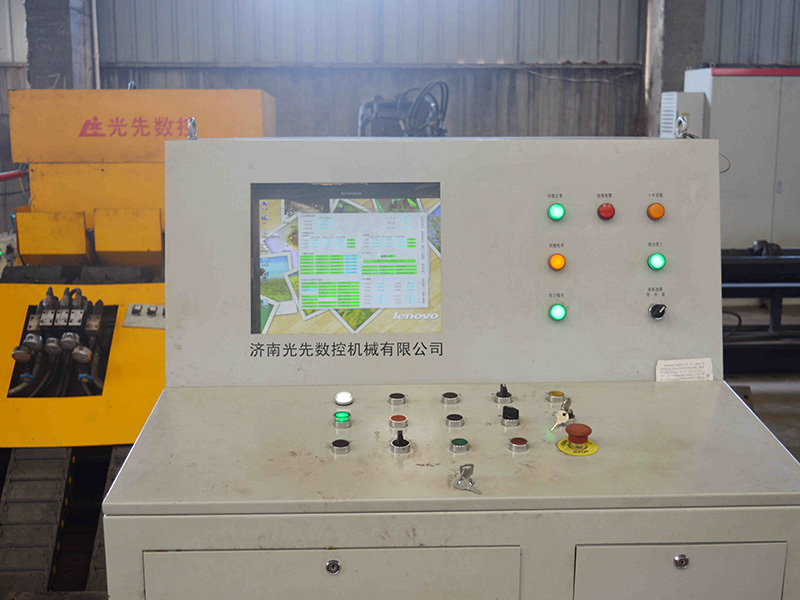

上位機采用中文界面，操作簡單，可接受由放樣軟件生成的工件加工程序，也可手工編程。

機器型號 Machine model	JNC2535G3
機器功能 Machine function	鉆孔、打字、剪切/鋸切（選配） Drilling, marking, shearing / sawing(optional)
加工角鋼尺寸范圍 (mm) Processing angle steel size range (mm)	L125×125×10~L250×250×35
最大鉆孔直徑 (mm) Max. drilling diameter (mm)	40
鉆孔主軸轉速 (r/min) Drilling spindle speed (r / min)	6000
鉆削主軸錐孔 Drilling spindle taper hole	BT40
主軸行程 (mm) Spindle stroke (mm)	140
動力頭移動速度 (m/min) Moving speed of power head (m/min)	10
準距調節范圍 (mm) Adjustment range of standard distance (mm)	50~220
每側鉆削主軸數 (個) Number of spindle per side	3
打字力 (kN) Marking Force	1200
打印組數 (組) Number of marking groups (groups)	1 (4選配) 1(4 optional)
每組字頭位數 (位) character head number of each group	18
字頭尺寸 (mm) character head size (mm)	14×10×19
剪切角鋼尺寸范圍 (mm) Size range of shear angle steel (mm)	L125×125×10~L200×200×20（選配） L125×125×10~L200×200×20（optional）
鋸切角鋼尺寸范圍 (mm) Saw angle steel size range (mm)	L125×125×10~L250×250×35（選配） L125×125×10~L250×250×35（optional）
最大毛坯角鋼長度 (m) Max. length of blank angle steel (m)	14
最大成品角鋼長度 (m) Max. length of finished angle steel (m)	14
加工精度 The machining accuracy	滿足GB2694的要求 meets the requirements of GB2694
液壓系統 hydraulic system	水冷 (風冷、自動加熱選配) Water cooling (optional for air cooling and automatic heating)
數控軸數 Number of NC axes	9
外形尺寸 (mm) Overall dimension (mm)	34500×7500×2500
